Schirmdämpfungswirkung von Cuprotect®





Cuprotect®-Abschirmfenster mit P7B-Scheibe

Das Cuprotect® Abschirmfenster ist die ideale Ergänzung der Wandabschirmung.

Die leitwertgleiche Fläche wird durch das Fenster nicht unterbrochen. Die Schirmdämpfungswerte bleiben über den gesamten Frequenzbereich auf hohem Niveau. Sicherheitsglas- und Wärmedämm-Anforderungen können problemlos integriert werden.

Messung im Labor EMCC Dr. Rasek am 19.2.2009:

Labortest Abschirm-Fenster Labortest Abschirm-Fenster Labortest Abschirm-Fenster
Außenseite des Cuprotect®- Abschirmfensters mit Aluminiumrahmen
Innenseite des Cuprotect®- Abschirmfensters mit Holzrahmen
Innenseite des Cuprotect®- Abschirmfensters mit Holzrahmen

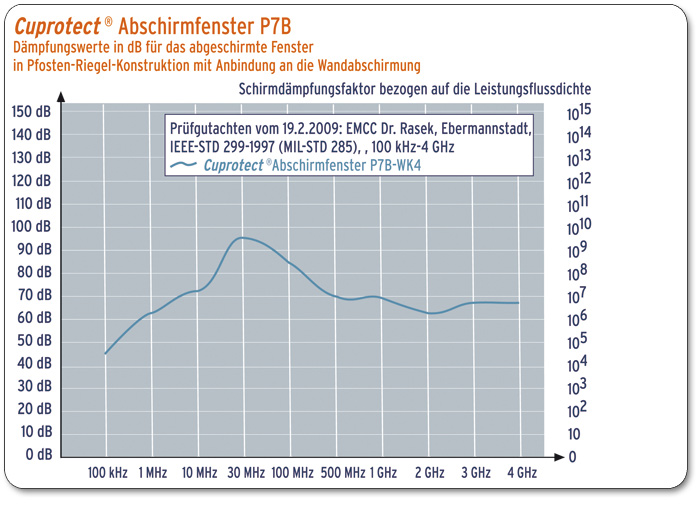

Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Diagramm


Cuprotect®-Produkte für alle Einsatzbereiche (Holzständer, Putz etc):

Labortest Abschirm-Fenster Labortest Abschirm-Fenster Labortest Abschirm-Fenster
Cuprotect® im WDV-System
EMC-Messung von Cuprotect® in Putz
Cuprotect® in Bitumen eingebettet


Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Diagramm

Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Diagramm



Cuprotect®A1 für den Einsatz im Dachbereich und Holzständerbau:

Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Diagramm

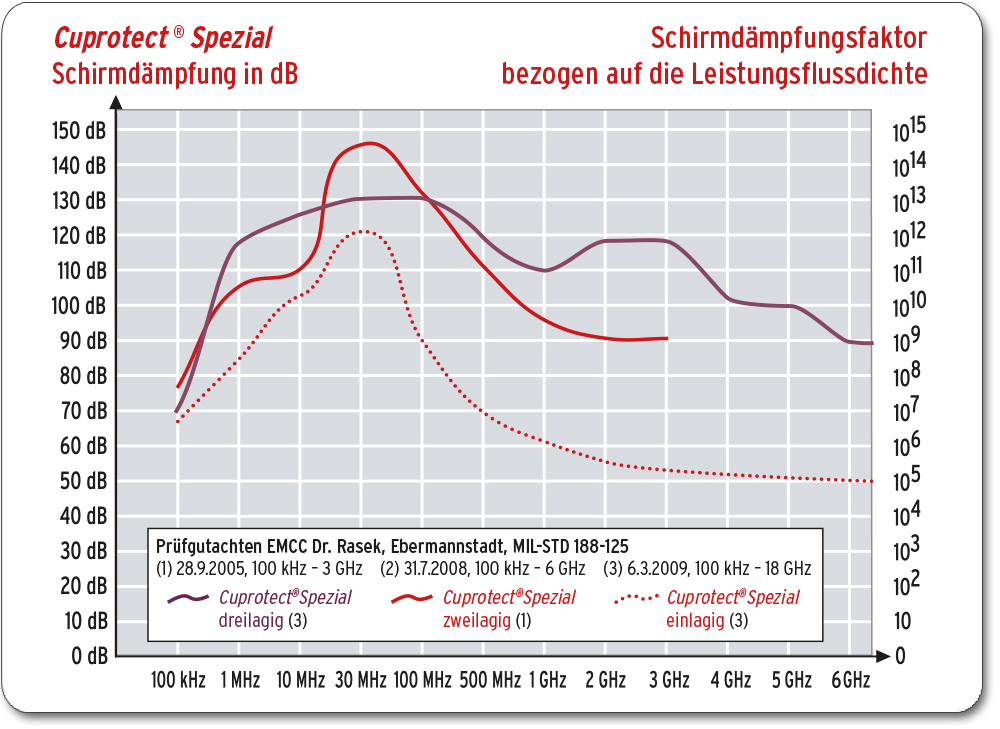

In den beiden akkreditierten EMV-Prüflaboren EMC- Test NRW GmbH (Dortmund, 23.11.2004) und EMCC Dr. Rasek, (Ebermannstadt, 16.2.2005) wurde Cuprotect®-Spezial unter Praxisbedingungen auf seine Schirmdämpfungswirkung hin getestet. Dabei wurden verschiedenen Verbindungstechniken der Gewebebahnen mit einander messtechnisch verglichen.

Beim Einsatz von zweilagigem Cuprotect®Spezial wurden die zugrunde gelegten, hohen Prüfanforderungen des MIL-STD-188-125 erfüllt.

Darüberhinaus wurden die hervorragenden Dämpfungseigenschaften von Cuprotect®, Cuprotect®Spezial und Cuprotect®A1 durch Gutachter Prof. Pauli (Universität der Bundeswehr, München) nachgewiesen:

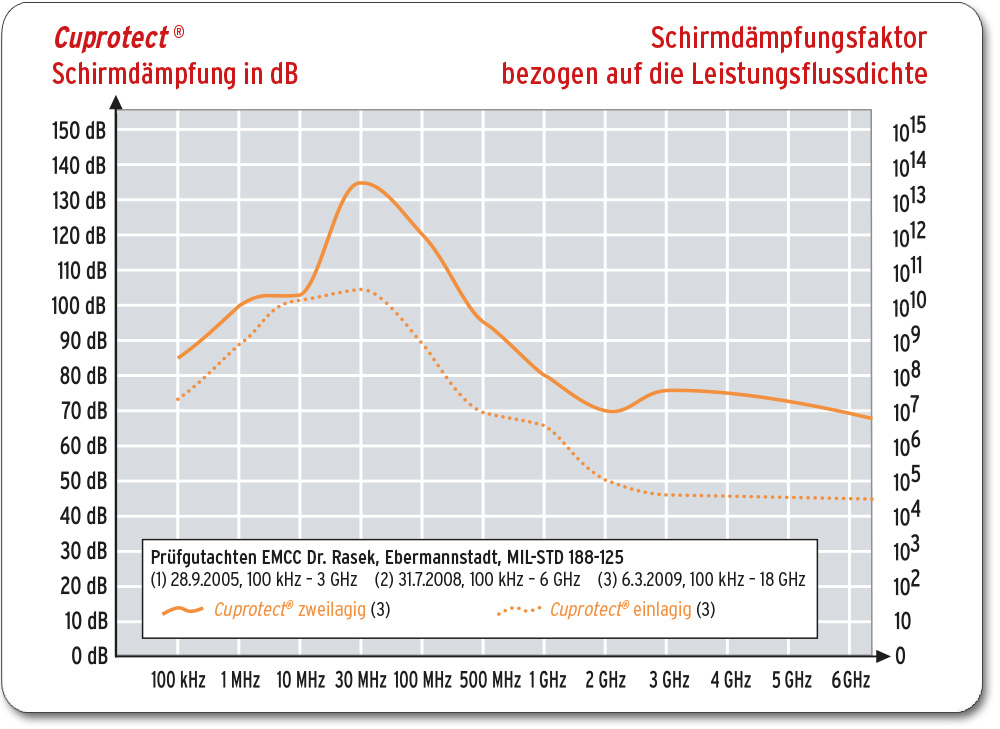

Bewertung Cuprotect®:
"Die Messungen zeigten, dass Cuprotect® für die Abschirmung elektromagnetischer Wellen - vor allem in den interessierenden Mobilfunk-Frequenzbereichen - hervorragend geeignet ist."

Bewertung Cuprotect®Spezial:
"Die Messungen zeigten, dass Cuprotect®Spezial für die Abschirmung elektromagnetischer Wellen - jeglicher Polarisation im gesamten UHF-Frequenzbereich (300 MHz-3 GHz) und hinauf bis 18 GHz hervorragend geeignet ist."

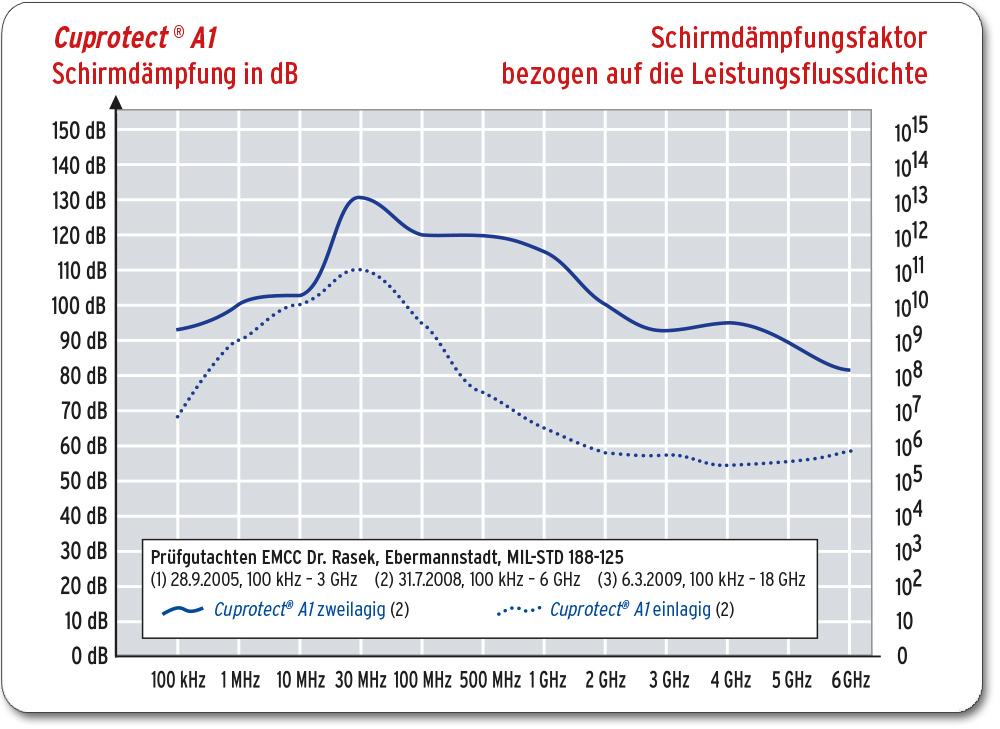

Bewertung Cuprotect®A1
"Die Messungen bewiesen, dass Cuprotect®A1 für die Abschirmung elektromagnetischer Wellen jeglicher Polarisation im gesamten gemessenen Frequenzbereich herausragende Abschirmwerte aufweist."

(Prof. Dipl. Ing. Pauli, Gutachten 3.7.2002, 24.1.2003, 14.1.2005)
